【摘 要】

随着人民生活水平的提高以及对生活质量的追求，越来越多的星级酒店在建设中都配建有室内游泳池。随着旅游市场的发展，主题酒店已成为国内酒店行业的一个重要发展方向。由中国建筑设计研究院与WATG合作设计的银基冰雪主题酒店，随着郑州银基动物王国的开幕而迅速成为中原地区的网红打卡地。室内游泳池不论盛夏或寒冬都要求保持室内游泳池的运动环境较为舒适，因此需配置空调设备。本文就笔者所做的工程，浅谈对游泳池设计的几点体会。

介绍了泳池空调的基本原理， 总结了空调工程中常用的系统方法， 分析了游泳池负荷特点及设计参数的选取， 结合设计实例， 分析了游泳池空调设计的技术难点及处理方法， 为实际工程游泳池空调提供设计参考。

游泳池空调；温湿度；除湿热泵；热回收；郑州银基冰雪主题酒店

【引言】

近年来，我国经济飞速发展，加速了城市化进程，伴随着高能耗资源短缺的经济增长模式，节能、环保和以人为本的口号也随之而来。为适应人们对于生活品质的追求，诸如酒店， 健身会所，桑拿等公共建筑设施大量涌现，室内游泳池作为配套设施，以其特殊的环境需求， 为人们所关注，良好的室内泳池空调设计不仅可以提高人们的生活品质，对于降低运行能耗也至关重要。本文结合工程实际案例对室内泳池设计参数选取、运行特点、技术难点等方面作出分析， 为游泳池空调设计提供一定的参考。

[游泳池空调简介]

室内恒温游泳池和戏水池， 通常包括泳池区和更衣区， 全年运行， 以休闲定位， 室内恒温泳池要求室内空气夏季不热， 冬天不冷， 相对湿度不宜过高， 且水温恒定， 因此需要对其进行全年空调、 通风、 池水加热以维持舒适的游泳环境。室内恒温游泳池空调系统经历了“空调+换热除湿+池水加热” 传统设计模式向除湿热泵空调系统的转变。实现冷热量的回收循环利用， 节约能源， 方便管理， 提高了泳池设计质量。 泳池空调设计要求能够维持室内泳池环境温度， 相对湿度在舒适范围内， 满足热湿负荷需求。由于我国跨越几个气候分区， 各地气候差异很大， 因此应因地制宜， 针对不同的气候分区，根据当地气候经济条件， 合理选用设计方案， 对于空调系统有效运行及降低能耗很有必要。

[工程概况及气候参数]

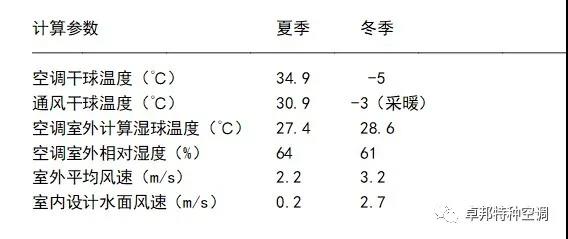

本项目为郑州银基冰雪主题酒店室内游泳池， 位于郑州市， 属夏热冬冷地区， 室外计算参数如表 1 所示。

由于池水表面积大， 空间散热散湿量大， 泳池热湿负荷高， 泳池环境要求舒适且对于水质要求高， 泳池空调能耗较高， 准确合理地选用游泳池设计参数是游泳池设计的关键。

室内 游泳池要同时保证池内 和池边人员的舒适性， 按国际游泳池设计规定， 池厅空气温度应该高于池水温度 1 ～2℃， 相对湿度 50%～70%， 不允许超过 75%， 风速控制在 0.2m/s左右。体育馆游泳池大厅温度夏季 26～29℃， 冬季 26～28℃， 相对湿度 60%～70%， 根据国际游泳协会（ FINA） 规定， 池水温度应为26±1℃，建议池区空气温度一般比池水温度高1～3℃， 结合本工程实际，泳池室内空气设计温度夏季取 28℃， 泳池设计水温 26℃， 室内水面风速取为 0.2m/s。

[室内游泳池空调设计]

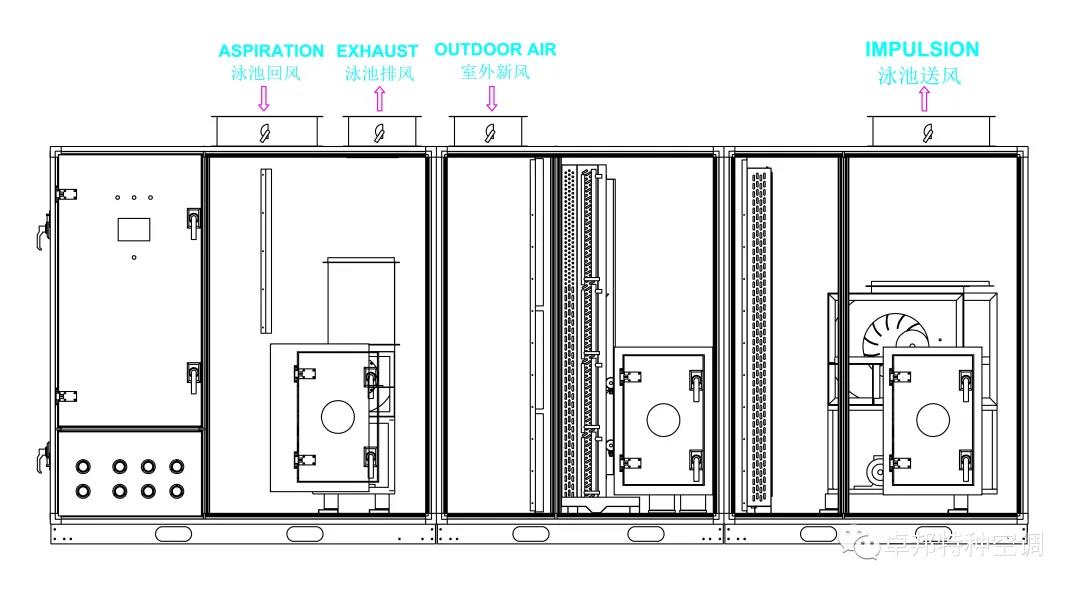

三集一体除湿热泵机组的内机总装图▼

本项目主要为泳池空间除湿， 回收热量加热池水和空气， 实现能量热回收， 室内泳池大厅设计采用热泵型恒温除湿空调机组， 在机组内部设置有辅助加热盘管， 满足系统处理风量的再热需求， 同时， 在室外空间配置有风冷辅助冷凝器， 以保证机组稳定、 高效率运行。为适应冬季负荷的需求， 泳池大厅区设置地板辐射采暖系统， 采用 55℃/45℃的供回水， 有效发挥辐射采暖的优势， 提高了泳池空间的舒适度。此外， 外墙玻璃宜采用双层玻璃窗， 并考虑设置窗边风机辅助加热， 降低外窗结露的可能性。

为使该项目系统能够节能运行，制定了合理的运行策略，根据室外新风含湿量的不同，调整新风量，以充分利用新风，但必须满足人员卫生需求的最小新风要求。设计相对湿度不宜大于 75%， 为保证游泳池水质要求， 室内空气中存在的氯气， 需要及时排出，降低氯浓度， 减少对人体危害， 需要增大排风量，同时在满足防结露、 卫生要求的情况下， 控制合理的排风量， 降低运行能耗。

三集一体除湿热泵机组标准系统图▼

三集一体除湿热泵机组介绍

1、高效节能：

除湿过程回收80%的湿热空气中的“潜热”，与传统的通风除湿相比，平均节约费用40~60%，在恒温+除湿模式下，整机综合能效比最佳，节能效果显著。

2、安全环保：

水电分离安全运行、杜绝触电、易燃、易爆、中毒等安全隐患。采用环保R-407C或R410A冷媒无氟系统，节能减排，无污染。相比燃气加热系统，整个加热过程无燃烧，无废气排放，相比电锅炉加热系统，真正实现了安全环保。

3、寿命更长：

冷媒压缩系统配件与风道系统独立分开，杜绝含氯空气对热泵设备的腐蚀，保证热泵使用寿命更长。

4、智能控制：

卓邦系列泳池专用热泵型除湿空调机组，采用精密可靠的自动化电传控制系统，7寸触摸式真彩液晶显示屏，操作简单，可以通过互联网接入楼宇进行远程控制。使用省心，操作起来随心所欲。

5、稳定可靠：

卓邦配备高品质品牌涡旋压缩机、运行稳定，故障率低。热力膨胀阀、电子电器等关键等零部件均为知名品牌部件，性能可靠。

6. 多重保护：

1、压力保护：高压过高保护、低压过低保护、水充保护；

2、温度保护：排气温度过高保护、压缩机高温保护、热水温度过高保护；

3、电源保护：缺/逆相保护、压缩机过载保护。

结语：

游泳池空调负荷大， 需要兼顾热、 湿、 风量的平衡， 因此良好的室内游泳池空调设计， 需要多专业配合， 综合考虑多方面因素。本文结合实际工程案例， 分析室内泳池设计中的技术要点， 以期能为泳池空调设计提供一定的参考。
